Drukveren

De conische veer is een type drukveer. Conische drukveren hebben een piramide vorm. De piramide vorm van spiraalveer maakt het mogelijk om krachten te leveren in een beperkte ruimte (axiale ruimte). Dit komt doordat alle windingen in elkaar zijn gevouwen bij volledige indrukking.

Lees meer over de vijf soorten spiraalveren.

Standaard drukveren zijn geproduceert in zowel verenstaal, als roestvaststaal AISI 302

Ja, bij Inexal kunnen drukveren op maat worden aangevraagd. Drukveren zijn tot 20 mm draaddikte koud te produceren. De drukveren kunnen een maximale buitendiameter van 200 mm en een maximale vrije lengte van 4.000 mm verkrijgen.

Alle drukveren op maat worden geproduceerd op/met:

• Draad 20 mm koud gedraaid
• CNC-machines
• Hoge precisie
• 100% inspectie van de ongespannen veerlengte en diameter indien nodig.
• In alle gangbare werkmaterialen

Presetting is standaard tot en met:

• Draadbereik: 15 mm
• Vrije lengte: 500 mm
• Buitendiameter veer: 169 mm

Voor alle beschikbare nabehandelingen zie: Nabehandelingen.

Drukveer op maat vraag je hier aan.

Meer lezen? Dat kan hier.

Onze standaard drukveren zijn berekend op een statische belasting (=rustende belasting). Dit wil zeggen dat de veer tijdelijk, constant belast wordt. Er wordt gesproken over quasi-statische belasting (=zelden wisselende belasting) indien de veren met grote tussenpozen een extra belasting krijgen. Gedurende de levensduur minder dan 10^4 lastwisselingen.

Bij dynamische belasting geldt het volgende:
wisselende belasting; het aantal wisselingen is > 10^7; hierbij is de levensduur van de duwveer beperkt.
wisselende belasting; het aantal wisselingen is < 10^7, waarbij de levensduur in theorie onbeperkt is.

Indien u onze standaard duwveer quasi-statisch of dynamisch wenst te belasten, verzoeken wij u contact op te nemen met onze afdeling engineering, om de levensduur te laten berekenen.

Een drukveer wordt onderscheden door de verscheidende parameters.

De betekenissen van de parameters zijn als volgt:

Een type spiraalveer is de drukveren met variabele windingen (variabele pitch). Deze drukveren zijn niet opgebouwd met de standaard gelijke afstand tussen de windingen maar de windingen zijn in sets gemaakt met bepaalde ruimte tussen de windingen.

Lees meer over het verschil tussen normale drukveren en drukveren met een variabele pitch en hoe dit zit met andere soorten spiraalveren.

Een zandloperveer is een type drukveer (spiraalveer), deze spiraalveer heeft een hogere boven en onder buitendiameter vergeleken met de middelste buitendiameter. Deze spiraalveren hebben een hoge stabiliteit en net zoals de conische drukveren zijn ze geschikt voor kleinere ruimten.

Lees meer over conische en zandloperveren als onderdeel van de soorten spiraalveren.

Een barrelveer is een type spiraalveer (drukveer), deze veer heeft de benaming te danken aan zijn uiterlijk wat lijkt op een vat. Een barrel veer is een type drukveer dat lineaire krachten produceert waarbij de bovenste en onderste buitendiameter kleiner zijn dan de middelste buitendiameter. Hierdoor kan de veer ruimte besparen.

Lees meer over barrelveren ten opzichte van andere soorten spiraalveren.

Om drukveren te stapelen zijn er drie gangbare manieren:

1. Parallelschakelingen
2. Serieschakelingen
3. Gemengde schakelingen

Lees er hier meer over.

Spiraalvormige veren zijn versies van drukveren. De meest bekende soort drukveer is opgebouwd door constante windingen. In de constante pitch (ruimte tussen windingen) zijn alle windingen van de drukveer op gelijke afstand van elkaar. De constante pitch spiraalveer is de standaard drukveer.

Lees meer over alle soorten spiraalveren.

VOor drukveren hanteren wij de volgende maximale werktemperaturen:

Voor RVS drukveren hanteren wij het volgende materiaal:

Voor drukveren in verenstaal hanteren wij:

Voor het berekenen van drukveren verwijzen wij naar DIN 2089-1 (EN 13906-1) en DIN 2095-2.

De standaard drukveren tot draad 1.0 mm, zijn aangelegd maar niet geslepen. Vanaf draad 1.0 mm, zijn onze standaardveren zowel aangelegd als geslepen.

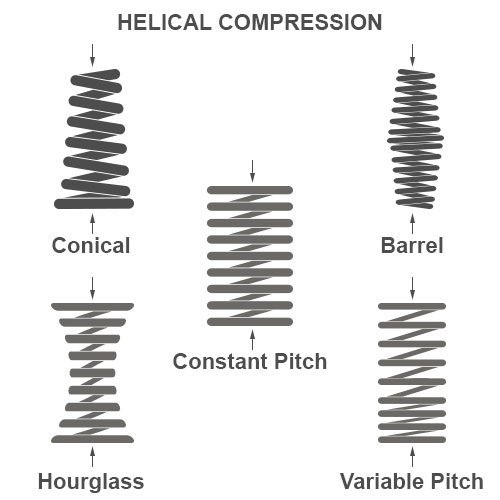

Er zijn vijf soorten drukveren (spiraalveren). Het verschil staat hier uitgelegd. De vijf type drukveren zijn:

1. Drukveren met constante winding
2. Drukveren met variabele winding
3. Barrelveren
4. Zandloperveren
5. Conische drukveren
