Specificaties
De vermelde diameters zijn in mm in volledig vlakke positie.
| SKU | 20 kN HKP / L DS |
|---|---|
| Price Group | aanvraag |
| Verwachte levertijd | in overleg |
| Bevesting van het geleidingsdeel per schroef | 120 Nm |
| Geleidertype middel beveiligd tegen rotatie | Door strips aan te passen |
| Geleidertype beveiligd tegen rotatie | Prismagids |
| In hoogte verstelbare geleider | Handslinger |
| Positie van de hendel | Rechts instelbaar 360 ° |
| gereedschapsklemmen | Afneembare klem |
| locatie gat | Ø15 H7 |
| In hoogte verstelbaar | 120.00 |
| Projectie | 200 |
| Max. Perskracht in de UT | 20 kN / 7 bar |
| ~Kg | 94.00 |
| Slag | *6-58 |
| Kleur | RAL 7035 |
Productbeschrijving
Flexibele toepassingen in industriele branches. Geschikt voor uitlopende projecten bij gereedschappen en onderdelen. Zeer geschikt voor de bouw van prototypes vanwege de lage kosten en makkelijk switchende onderdelen. Geschikt voor productie van kleine en middelgrote partijen, waarbij een volledige automatisering het budget zou overschrijden. Geeft een volledige kracht aan het einde van de slag.
Geschikt voor: Flenzen, breeuwen, klinken, stempelen, labelen en nog meer soortgelijke technische taken. Toegepaste handkracht kan een hogere perskracht leveren dankzij de transmissiemechanisme. Door nauwkeurige afgestelde eindaanslag kan het dode punt van de pers nooit overdruk krijgen.
Hogere pers krachten
Uitwisselbaar met vele tools van andere fabrikanten.
Geïntegreerd terugslagblokkeermechanisme
Ergonomische werkbewegingen
Adapters zijn vervangbaar en gewoon bij Gechter te bestellen.
Gemakkelijk en precies het positioneren van werkstukken in de tools.
| Press type |

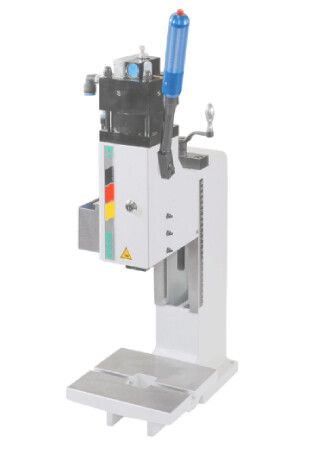

Manual toggle press with air assistance
|
|---|---|
| Operation |
Manually
|
| Overhang |
160 mm
|
| Installation height adjustable |
100 mm - 320 mm
|
| Approach stroke adjustable |
6 mm - 58 mm
|
| Power stroke |
< 6 mm (pneumatic)
|
| Pressing force power stroke/operating pressure |
20 kN / 7 bar
|
| Force generation |
Pneumatic cylinder
|
| Operating pressure |
3 bar - 7 bar
|
| Location bore |
Ø15 H7
|
| Clamped piece |
Removable clamped piece
|
| Twist-free guide |
Prism guide
|
| Guide play-free adjustable |
By adjusting spindle
|
| Hand lever position |
Right 360° adjustable
|
| Height adjustment guide unit |
Hand crank
|
| Fastening guide unit per screw |
120 Nm
|
| Connection hose |
1/4"
|
| Standard color |
RAL 7035
|
| Weight |
94 kg
|
