Ressorts à disque

Technische veren

Les ressorts à disque sont utilisés dans de petits espaces et peuvent générer des forces importantes. Pour le calcul des rondelles-ressorts, nous nous référons à la norme DIN 2092.

Les ressorts à disque Inexal sont fabriqués selon des normes de qualité strictes et selon les caractéristiques de charge DIN 2093.
Prix ​​sur demande pour Rondelles ressorts avec un Du supérieur à 100.

Lire la suite
Ressorts à disque

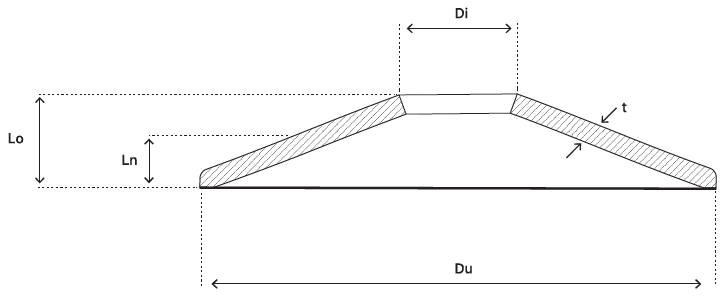

Mesures du produit Open Legend
Di Binnen diameter
Du Buiten diameter
Lo Ongespannen lengte
t Draaddikte
Ln Gespannen lengte
Fn (N) Kracht bij Ln in Newton

Ne pas vous trouver le produit?

Inexal vous fabrique un ressort sur mesure

Même si votre ressort n'est pas une version standard, Inexal a les moyens de fait sur mesure de votre ressort.

Ressort personnalisé

Ressorts à disque

Inexal est un fournisseur de ressorts à disque. Les ressorts à disque sont des produits en acier ronds avec généralement un trou au centre. Le haut ou le bas est légèrement plus arrondi, de l'extérieur vers l'intérieur, ce qui permet de suivre le mouvement du ressort. Les ressorts à disque peuvent absorber une très grande charge/pression et sont relativement peu encombrant. En raison du nombre illimité de combinaisons possibles en termes de dimensions, de courbes, de longueurs, d'épaisseurs et de formes, les ressorts à disque ont de nombreuses applications différentes. Les ressorts en forme de disque peuvent être placés les uns sur les autres pour fournir plus de puissance. En raison de leur forme ronde, les ressorts en forme de disque sont concentriques dans le transfert de puissance.

Les avantages par rapport aux autres types de ressorts sont les suivants

  • Absorber beaucoup de pression avec peu de déflexion
  • Gagner de l'espace
  • Une performance constante
  • Une durée de vie plus longue
  • Amortissement inhérent, en particulier lorsque les ressorts de vaisselle sont placés les uns sur les autres
  • Souplesse dans la construction de plusieurs ressorts à disque les uns sur les autres.

Les ressorts à disque sont conformes à la norme DIN EN 16983 (anciennement DIN2093). Les ressorts à disque sont divisés en groupes et en séries.

Série de ressorts à disque

La série des ressorts à disque comprend deux catégories. La première a une épaisseur de <1,25 mm et la seconde une épaisseur de 1,25 à 6 mm. Au-delà de ces dimensions, les ressorts à disque ne font plus partie de ces catégories. Il existe trois séries de ressorts à disque standard. Ces séries de ressorts à disque sont simples : la série A, B et C. Les séries de ressorts à disque sont définies dans la norme EN 16983.

La série A contient tous les ressorts en forme de disque dont le diamètre extérieur divisé par l'épaisseur de l'acier est inférieur ou égal à 18 et la longueur libre divisée par l'épaisseur de l'acier est inférieure ou égale à 0,4.

La série B comprend tous les ressorts en forme de disque dont le diamètre extérieur divisé par l'épaisseur de l'acier est compris entre 28 et 18 et la longueur libre divisée par l'épaisseur de l'acier est inférieure ou égale à 0,75. La série C comprend tous les ressorts en forme de disque dont le diamètre extérieur divisé par l'épaisseur de l'acier est de 48 ou plus et la longueur libre divisée par l'épaisseur de l'acier est de 1,3 ou plus.

Vous pouvez en savoir plus sur la série des ressorts en forme de disque ici.

Empilage des ressorts à disque

En empilant les ressorts à disque, on peut produire différentes forces. Il existe trois types d'empilement de ressorts en forme de disque. Les ressorts en forme de disque peuvent être empilés en parallèle, en série et en série sur des piles parallèles. Les calculs complets et les possibilités des séries sont expliqués ici. En termes simples, l'empilement parallèle garantit que les forces exercées sur les ressorts en forme de disque soient plus élevées, mais la distance sur laquelle les ressorts en forme de disque peuvent être pressés reste la même. L'empilage en série garantit que les forces restent les mêmes mais que les ressorts à disque puissent être pressés plus loin et le parallélisme en combinaison avec la série peut engendrer des forces supplémentaires et une compression linéaire, progressive et régressive.
